正弦波滤波器（DSR）

■ 产品图片 ■ 产品概述 正弦波滤波器是在PWM变频器驱动下，其开关频率范围在2-8kHz之间仍提供正弦波输出电压。在变频器驱动应用中，这种滤波器可以消除电机绝缘失效问题并通过消除与变频器输出波形相关的高dv/dt来减少电磁干扰。改善电机的性能和寿命，延长变频器输出距离，最长可达3KM。为保护电线电缆，使用正弦波滤波器可防止长引线驱动电机的过电压问题。在其他能源应用下，比如风力发电机，逆变器将电力通过升压变压器还原到实用的配电系统，这种滤波器可以允许使用标准变压器。满载并在60Hz时给变压器输入的谐波电压畸变是5%的话，那么满载时给电机输入的谐波电压畸变一般就是5%。 ■ 产品应用 将变频器

  • Description

■ 产品图片

■ 产品概述

正弦波滤波器是在PWM变频器驱动下，其开关频率范围在2-8kHz之间仍提供正弦波输出电压。在变频器驱动应用中，这种滤波器可以消除电机绝缘失效问题并通过消除与变频器输出波形相关的高dv/dt来减少电磁干扰。改善电机的性能和寿命，延长变频器输出距离，最长可达3KM。为保护电线电缆，使用正弦波滤波器可防止长引线驱动电机的过电压问题。在其他能源应用下，比如风力发电机，逆变器将电力通过升压变压器还原到实用的配电系统，这种滤波器可以允许使用标准变压器。满载并在60Hz时给变压器输入的谐波电压畸变是5%的话，那么满载时给电机输入的谐波电压畸变一般就是5%。

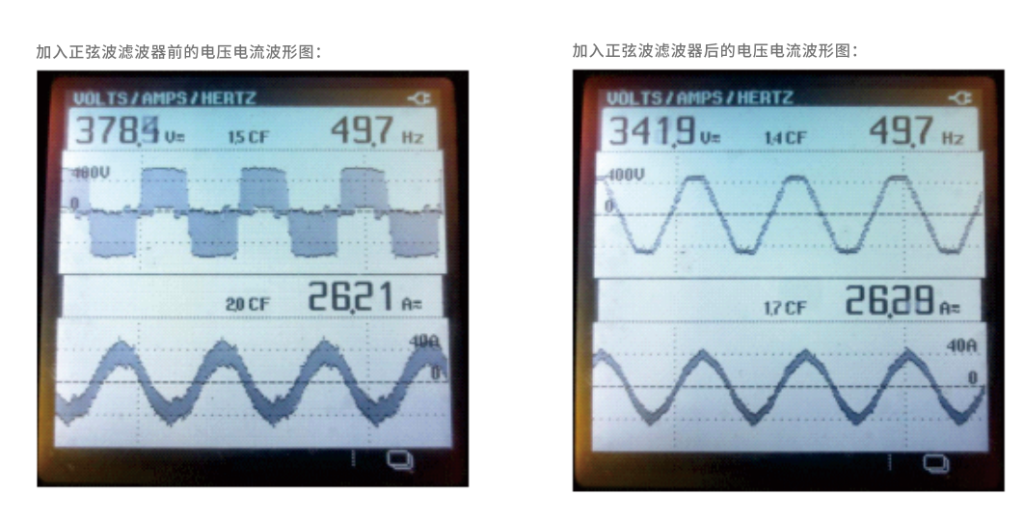

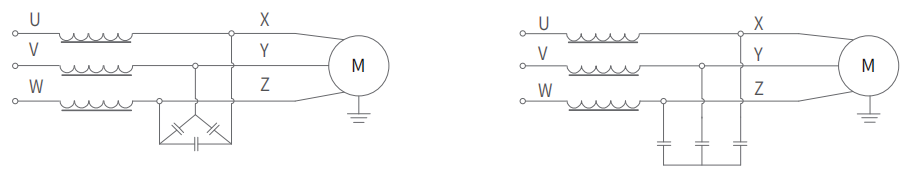

■ 产品应用

  • 将变频器输出的PWM波转换成正弦波
  • 降低电机的涡流损耗以及电机噪声
  • 减少输出电缆上和电机中的脉冲电流，延长电机寿命
  • 可在变频器与电机间使用更长的电缆联线
  • 减小对外的辐射，在一定场合可以使用非屏蔽电缆，降低了对现场布线的要求
  • 有效防止高dv/dt、过电压、电机过热和涡流损耗造成的电机提前损坏

■ 技术规格

  • 工作电压：220VAC-690VAC
  • 工作电流：15A-1500A
  • 工作频率：50/60Hz.
  • 载波频率：2K-8K
  • 绝缘等级：class F，H
  • 压降：8%-12%
  • 电压谐波畸变失真THD≤5%
  • 空载电流≤8%
  • 使用环境：-10…+45℃，额定值不会降低。最高可达+55℃，在45℃以上，每升高1℃，额定电流降低2%
  • 防护等级：IP00-IP22
  • 最大电流：1.5×额定电流，持续60S
  • 噪音：≤65dB
  • 温升：≤75K
  • 抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10S无飞狐击穿（工厂测试）
  • 绝缘电阻：1000VDC绝缘阻值≥100MΩ
  • 海拔高度不超过2000米
  • 运行环境温度-25℃~+45℃，相对湿度不超过90%
  • 周围无有害气体，无易燃易爆物品
  • 周围环境应有良好的通风条件，如装在柜内，应加装通风设备

■ 执行标准

IEC289: 1987 Reactor

GB10229-88 Reactor (eqvIEC289: 1987)

JB9644-1999 Reactors used for semiconductor electrical driving

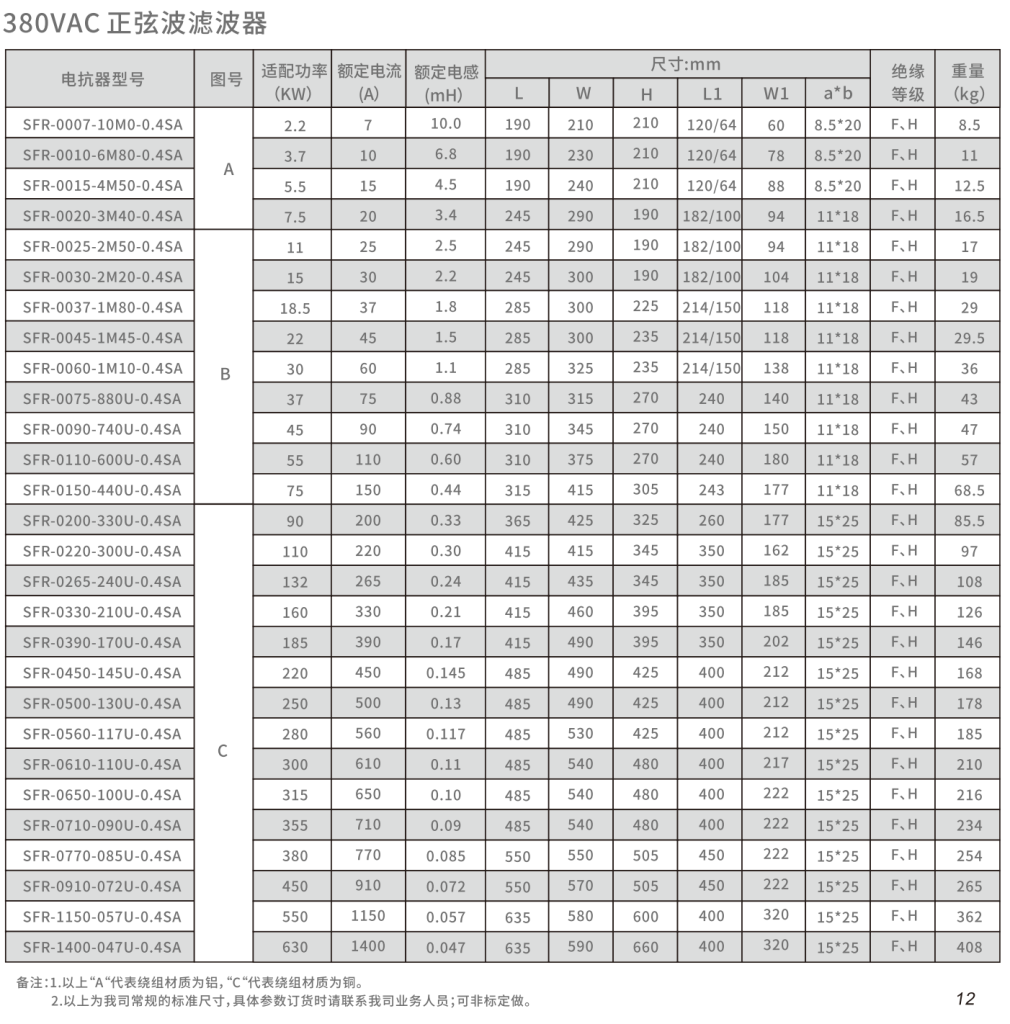

■ 产品选型表

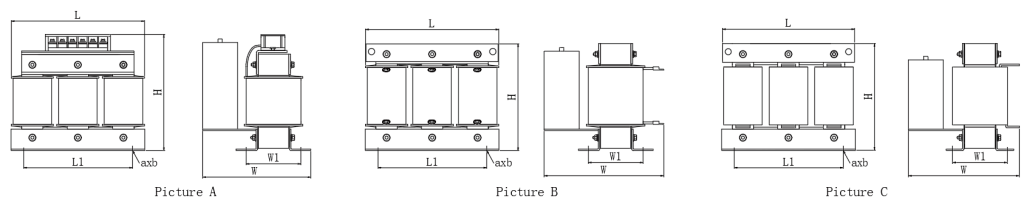

电抗器型号 图号 适配功率（KW） 额定电流(A） 额定电感(mH） 尺寸:mm W H L1 W1 a*b 绝缘
等级		 重量
（kg）
DSR-0007-8M60-4SA A 2.2 7 8.6 190 210 200 120/64 60 8.5*20 F、H 7
DSR-0010-6M00-4SA 3.7 10 6 190 210 200 120/64 60 8.5*20 F、H 7
DSR-0015-4M00-4SA 5.5 15 4 190 230 200 120/64 78 8.5*20 F、H 9.5
DSR-0020-3M00-4SA B 7.5 20 3 245 280 190 182/100 84 11*18 F、H 13.5
DSR-0025-2M40-4SA 11 25 2.4 245 290 190 182/100 94 11*18 F、H 15.5
DSR-0030-2M00-4SA 15 30 2 245 300 190 182/100 104 11*18 F、H 17.5
DSR-0037-1M62-4SA 18.5 37 1.62 245 300 190 182/100 124 11*18 F、H 23
DSR-0045-1M33-4SA 22 45 1.33 245 305 190 182/100 124 11*18 F、H 24.5
DSR-0060-1M00-4SA 30 60 1 285 305 235 214/150 118 11*18 F、H 31
DSR-0075-800U-4SA 37 75 0.8 285 315 235 214/150 128 11*18 F、H 34
DSR-0090-670U-4SA 45 90 0.67 310 335 270 240 130 11*18 F、H 41
DSR-0110-550U-4SA 55 110 0.55 310 375 270 240 170 11*18 F、H 55
DSR-0150-400U-4SA C 75 150 0.4 315 390 315 240 162 11*18 F、H 61
DSR-0200-300U-4SA 90 200 0.3 365 400 340 260 157 15*25 F、H 78
DSR-0220-270U-4SA 110 220 0.27 365 430 340 260 167 15*25 F、H 85
DSR-0265-226U-4SA 132 265 0.226 365 425 340 260 177 15*25 F、H 92
DSR-0330-180U-4SA 160 330 0.18 415 465 350 350 177 15*25 F、H 119
DSR-0390-154U-4SA 185 390 0.154 415 465 400 350 177 15*25 F、H 134
DSR-0450-133U-4SA 220 450 0.133 415 490 400 350 192 15*25 F、H 143
DSR-0500-120U-4SA 250 500 0.12 415 490 400 400 192 15*25 F、H 173
DSR-0560-105U-4SA 280 560 0.105 485 520 425 400 202 15*25 F、H 178
DSR-0610-099U-4SA 300 610 0.099 485 540 425 400 207 15*25 F、H 185
DSR-0650-093U-4SA 315 650 0.093 485 540 480 400 207 15*25 F、H 203
DSR-0710-085U-4SA 355 710 0.085 485 550 480 400 207 15*25 F、H 206
DSR-0770-078U-4SA 380 770 0.078 485 550 480 400 222 15*25 F、H 214
DSR-0910-066U-4SA 450 910 0.066 485 570 480 400 270 15*25 F、H 240
DSR-1150-053U-4SA 550 1150 0.053 635 580 600 400 320 15*25 F、H 333
DSR-1400-043U-4SA 630 1400 0.043 635 590 660 400 320 15*25 F、H 370
