滤波器系列
正弦波滤波器（DSR）
■ 产品图片 ■ 产品概述 正弦波滤波器是在PWM变频器驱动下，其开关频率范围在2-8kHz之间仍提供正弦波输出电压。在变频器驱动应用中，这种滤波器可以消除电机绝缘失效问题并通过消除与变频器输出波形相关的高dv/dt来减少电磁干扰。改善电机的性能和寿命，延长变频器输出距离，最长可达3KM。为保护电线
谐波滤波器（HFR）
■产品概述 与传统谐波陷波滤波器相比，HFR系列产品占用面积重小，谐波抑制能力更强。提升了电气龄置的可露性，睡长了使用毒命，有助于更好的利用电力系统的容量，对于达到EEE519等电力质量标准具有更重要意义。2.这种解决方案有两个型号：HFRO05H0HFRO10.当连接在安频器前端时，所产生的返回至
Dv/Dt滤波器（DUR）
■ 产品概述 PWM逆变器直接驱动电机时会产生较高dv/dt的共模电压，并由此产生轴承电流和共模漏电流以及严重的电磁干扰（EMI）。特别是当逆变器通过长线电缆与电机连接时，由于电缆中分布参数的影响，会在电机端产生电压反射现象，从而在电机端会产生2倍以上的过电压，导致线圈绝缘失败。度为电气的dv/dt
..获取所有解答..
我要提问

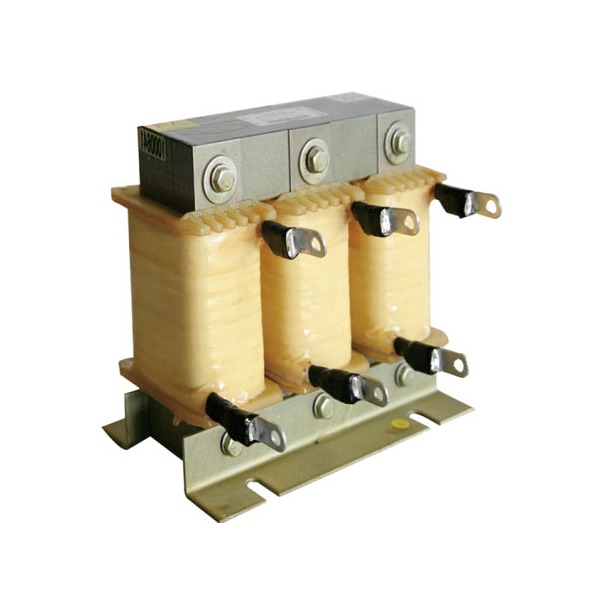

进线电抗器（DIR）串联在变频器整流侧，可减少变频器产生的电流谐波失真、提高输入侧功率因数，并抑制电网浪涌和过电压对整流桥的冲击。在多台变频器并联运行、电网存在明显扰动或三相电压不平衡超过额定电压1.8%等场合，建议加装进线电抗器，为整流单元提供更可靠的过载保护。
二者不能互换。进线电抗器（DIR）安装在变频器电源侧，用于抑制谐波、改善功率因数、保护整流单元；输出电抗器（DOR）安装在变频器与电机之间，用于限制长电缆的容性充电电流、钝化PWM输出波的电压上升率（dv/dt）。两者安装位置、压降和作用不同，应按现场工况分别选型。
主要依据变频器的额定工作电压、额定电流和适配功率，对照产品选型表确定型号，并校核压降（一般小于4%，过大会引起转矩损失）。度为电气电抗器覆盖工作电压220–3300VAC、额定电流3–1600A，可承受1.5倍额定电流持续60秒。当电机电缆较长或现场谐波较重时，应适当放大电流裕量。
直流电抗器（DDR）串联在直流母线中，可改善输入电流波形、提高功率因数并降低母线交流纹波；dv/dt滤波器（DUR）抑制输出侧高dv/dt与长线电压反射，把电机端峰值电压限制在绝缘允许范围内；正弦波滤波器（DSR）则把PWM波还原为接近正弦的电压（THD≤5%），彻底消除电机绝缘应力，并允许变频器与电机之间使用最长约3km的电缆。
度为电气电抗器绝缘等级为F/H级，防护等级IP00–IP22，运行环境温度一般为-25℃～+45℃、相对湿度不超过90%，安装海拔不超过2000米。周围应无有害气体及易燃易爆物品，并保持良好通风；安装在柜内时应加装通风设备。矿用等密闭防爆腔内可选用专用的矿用防爆电抗器（DBR），并支持非标定制。
