直流电抗器（DDR）

■ 产品图片 ■ 产品概述现代电力电子设备的大量使用产生的非线性电流正以谐波方式影响电网并加重电网污染，并导致电容器，变压器及传输设备过载并故障，对测量，传动，计算等设备产生的严重干扰，谐振及电压畸变还造成供电事故。串联电抗器可得以改善与避免。电容器串联电抗器后谐振频率低于系统最低（一般为5次及7次），使其在工频下呈容性，以改善功率因数，而在谐振并无放大谐波之滤，良好的阻抗匹配后，电容器组可吸收谐波电流（如5次）30%-60%。 ■ 产品应用改善电容滤波造成的输入电流波形畸变；减少和防止因冲击电流造成整流桥损坏和电容过热；提高功率因素，降低直流母线交流脉冲；改善电网电压的瞬变；与并

Description

■ 产品图片

■ 产品概述

现代电力电子设备的大量使用产生的非线性电流正以谐波方式影响电网并加重电网污染，并导致电容

器，变压器及传输设备过载并故障，对测量，传动，计算等设备产生的严重干扰，谐振及电压畸变还造成

供电事故。串联电抗器可得以改善与避免。电容器串联电抗器后谐振频率低于系统最低（一般为5次及7次

），使其在工频下呈容性，以改善功率因数，而在谐振并无放大谐波之滤，良好的阻抗匹配后，电容器组

可吸收谐波电流（如5次）30%-60%。

■ 产品应用

改善电容滤波造成的输入电流波形畸变；
减少和防止因冲击电流造成整流桥损坏和电容过热；
提高功率因素，降低直流母线交流脉冲；
改善电网电压的瞬变；
与并联连接的电容一起共同抑制或滤掉直流中纹波，以排除对负载的不利影响。

■ 技术规格

工作电压：220VAC-1140VAC
工作频率：50/60Hz.
工作电流：3A-1600A
绝缘等级：class F，H
使用环境：-10…+45℃，额定值不会降低。最高可达+55℃，在45℃以上，每升高1℃，额定电流降低2%
防护等级：IP00-IP22
最大电流：1.5×额定电流，持续60S
噪音：≤65dB
温升：≤85K
抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞狐击穿（工厂测试）
绝缘电阻：1000VDC绝缘阻值≥100MΩ
海拔高度不超过2000米
运行环境温度-25℃~+45℃，相对湿度不超过90%
周围无有害气体，无易燃易爆物品
周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

■ 执行标准

IEC289:1987 Reactor

GB10229-88 Reactor（eqvIEC 289:1987）

JB9644-1999 Reactors used for semiconductor electrical driving

■ 产品选型表

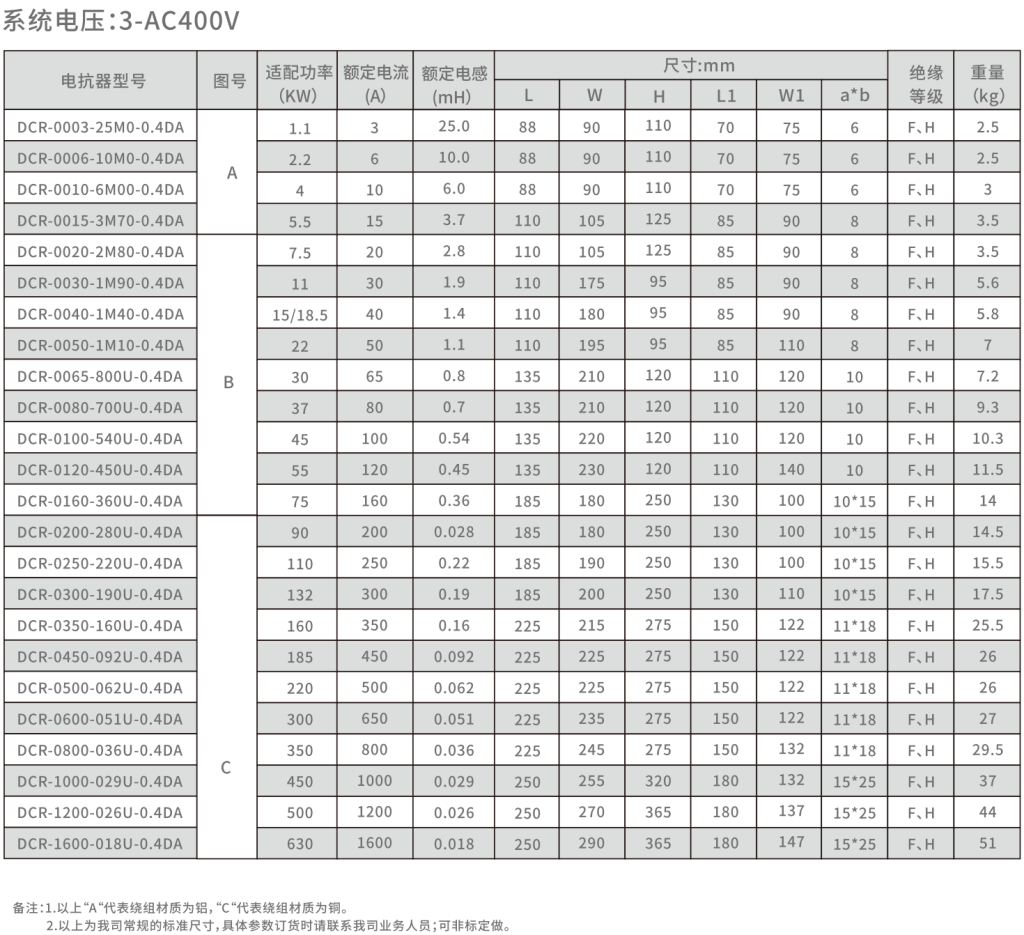

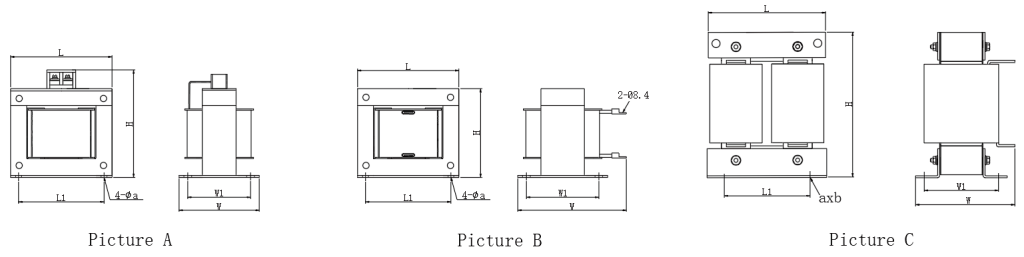

电抗器型号	图号	适配功率（KW）	额定电流(A）	额定电感(mH）	尺寸:mm	W	H	L1	W1	a*b	绝缘等级	重量（kg）
DDR-0003-25M0-4DA	A	1.1	3	25	88	90	110	70	75	6	F、H	2.5
DDR-0006-10M0-4DA		2.2	6	10	88	90	110	70	75	6	F、H	2.5
DDR-0010-6M00-4DA		4	10	6	88	90	110	70	75	6	F、H	3
DDR-0015-3M70-4DA		5.5	15	3.7	110	105	125	85	90	8	F、H	3.5
DDR-0020-2M80-4DA		7.5	20	2.8	110	105	125	85	90	8	F、H	3.5
DDR-0030-1M90-4DA	B	11	30	1.9	110	175	95	85	90	8	F、H	5.6
DDR-0040-1M40-4DA		15/18.5	40	1.4	110	180	95	85	90	8	F、H	5.8
DDR-0050-1M10-4DA		22	50	1.1	110	195	95	85	110	8	F、H	7
DDR-0065-800U-4DA		30	65	0.8	135	210	120	110	120	10	F、H	7.2
DDR-0080-700U-4DA		37	80	0.7	135	210	120	110	120	10	F、H	9.3
DDR-0100-540U-4DA		45	100	0.54	135	220	120	110	120	10	F、H	10.3
DDR-0120-450U-4DA		55	120	0.45	135	230	120	110	140	10	F、H	11.5
DDR-0160-360U-4DA	C	75	160	0.36	185	180	250	110	96	11*18	F、H	14
DDR-0200-280U-4DA		90	200	0.28	185	190	250	110	106	11*18	F、H	15.5
DDR-0250-220U-4DA		110	250	0.22	185	205	250	110	116	11*18	F、H	19.5
DDR-0300-190U-4DA		132	300	0.19	185	205	250	110	116	11*18	F、H	21.5
DDR-0350-160U-4DA		160	350	0.16	225	215	275	150	122	11*18	F、H	25.5
DDR-0450-092U-4DA		185	450	0.092	225	225	275	150	122	11*18	F、H	26
DDR-0500-062U-4DA		220	500	0.062	225	225	275	150	122	11*18	F、H	26
DDR-0600-051U-4DA		300	650	0.051	225	235	275	150	122	11*18	F、H	27
DDR-0800-036U-4DA		350	800	0.036	225	260	275	150	142	11*18	F、H	29.5
DDR-1000-029U-4DA		450	1000	0.029	250	255	320	180	132	15*25	F、H	37
DDR-1200-026U-4DA		500	1200	0.026	250	270	365	180	137	15*25	F、H	44
DDR-1600-018U-4DA		630	1600	0.018	250	290	365	180	147	15*25	F、H	51
