交流输出电抗器（DOR）

■ 产品图片 ■ 产品概述 安装在变频器输出端，用于限制变频器与电机连接电缆的容性充电电流，钝化变频器输出的PWM波的电压上升率。电机电缆长度超过一定值时，建议在变频器与电机之间插入一个电机电抗器。用于补偿在长导线时的电容再充电电流。此长度决定于变频器的额定值以及电机电缆的类型。 ■ 产品应用 将dv/dt限制到500V/us将电机端子上的过电压限制到：1000V至400V~（rms值）1150V至460V~（rms值）避免滤波器与电机之间的接触器所引起的滤波器干扰减小电机接地泄漏电流 ■ 技术规格 工作电压：220VAC-3300VAC工作频率：50/60Hz.额定电流：3A-1600A载波

  • Description

■ 产品图片

■ 产品概述

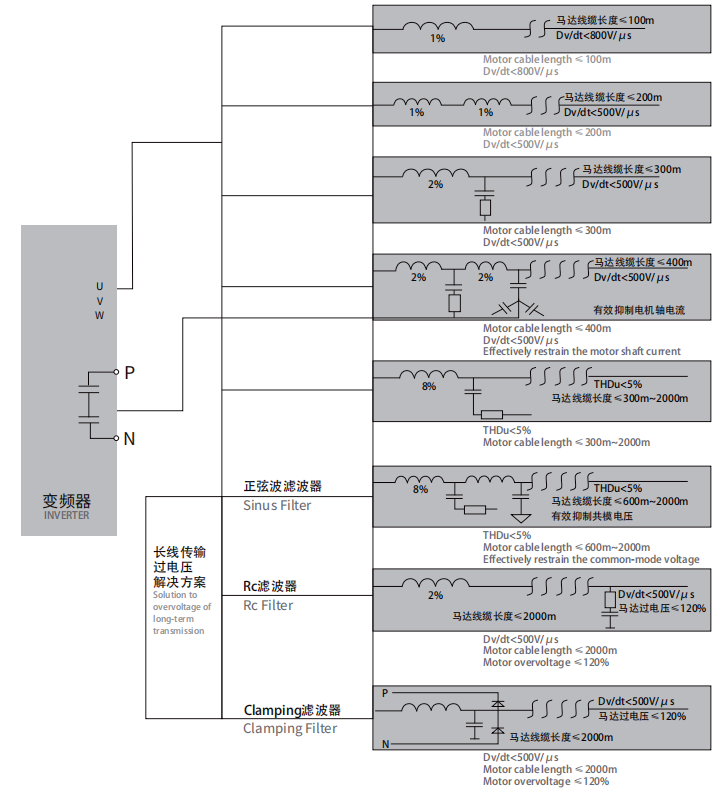

安装在变频器输出端，用于限制变频器与电机连接电缆的容性充电电流，钝化变频器输出的PWM波的电压上升率。电机电缆长度超过一定值时，建议在变频器与电机之间插入一个电机电抗器。用于补偿在长导线时的电容再充电电流。此长度决定于变频器的额定值以及电机电缆的类型。

■ 产品应用

  • 将dv/dt限制到500V/us
  • 将电机端子上的过电压限制到：1000V至400V~（rms值）1150V至460V~（rms值）
  • 避免滤波器与电机之间的接触器所引起的滤波器干扰
  • 减小电机接地泄漏电流

■ 技术规格

  • 工作电压：220VAC-3300VAC
  • 工作频率：50/60Hz.
  • 额定电流：3A-1600A
  • 载波频率：2-8KHz.
  • 绝缘等级：class F，H
  • 使用环境：-10~+45℃，额定值不会降低。最高可达+55℃，在45℃以上，每升高1℃，额定电流降低2%
  • 防护等级：IP00-IP22
  • 压降：＜4%大于此范围会引起转矩损失
  • 最大电流：1.5×额定电流，持续60S
  • 噪音：小于等于65dB
  • 温升：≤85K
  • 抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10S无飞狐击穿（工厂测试）
  • 绝缘电阻：1000VDC绝缘阻值≥100MΩ
  • 海拔高度不超过2000米
  • 运行环境温度-25℃~+45℃，相对湿度不超过90%
  • 周围无有害气体，无易燃易爆物品
  • 周围环境应有良好的通风条件，如装在柜内，应加装通风设备

■ 执行标准

IEC289:1987 Reactor

GB10229-88 Reactor（eqvIEC 289:1987)

JB9644-1999 Reactor used for semiconductor electrical driving

■ 产品选型表

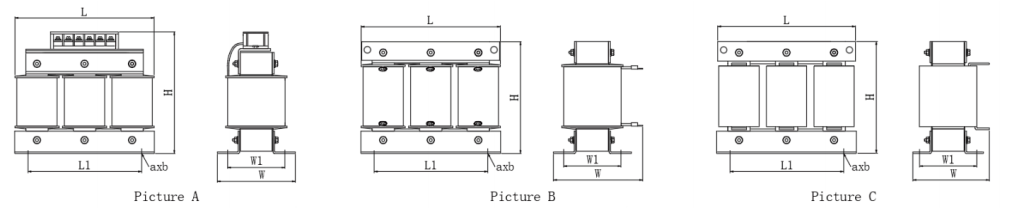

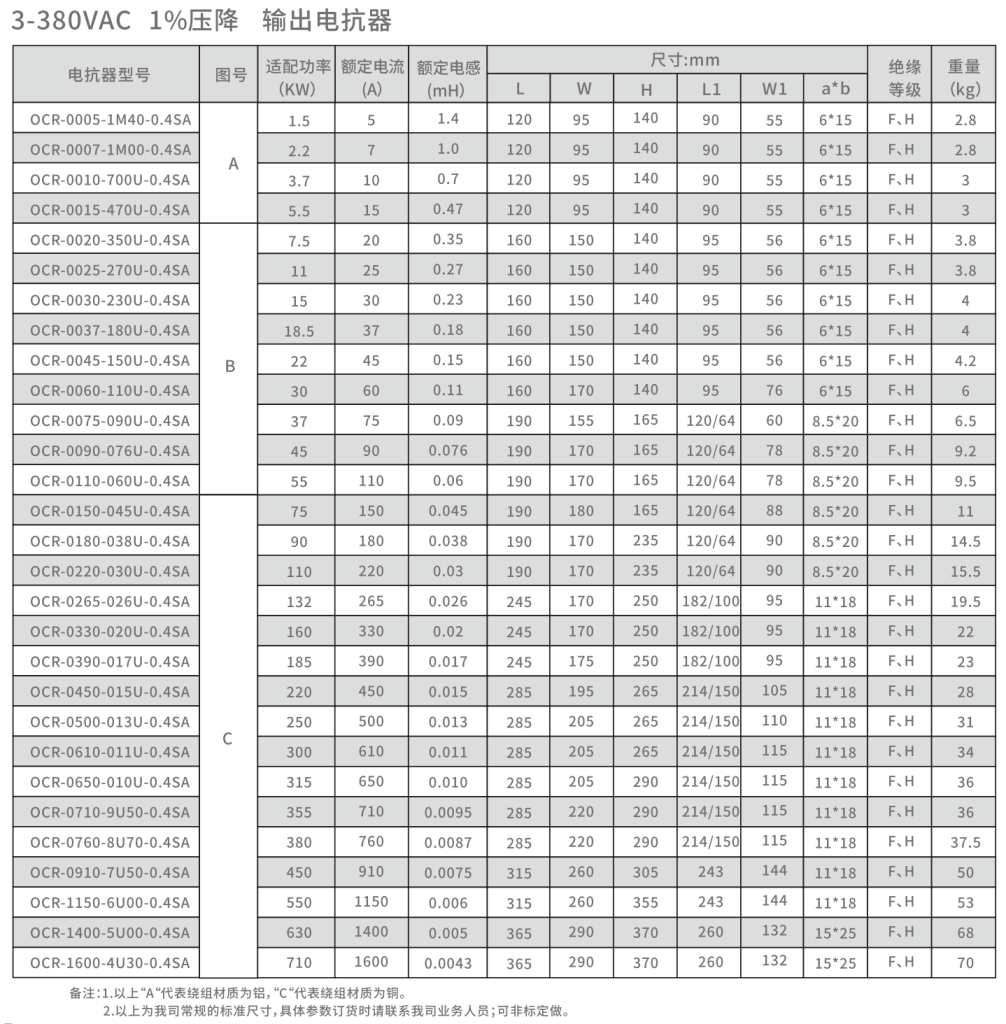

电抗器型号 图号 适配功率（KW） 额定电流(A） 额定电感(mH） 尺寸:mm W H L1 W1 a*b 绝缘
等级		 重量
（kg）
DOR-0005-1M40-4SA A 1.5 5 1.4 120 95 140 90 55 6*15 F、H 2.8
DOR-0007-1M00-4SA 2.2 7 1 120 95 140 90 55 6*15 F、H 2.8
DOR-0010-700U-4SA 3.7 10 0.7 120 95 140 90 55 6*15 F、H 3
DOR-0015-470U-4SA 5.5 15 0.47 120 95 140 90 55 6*15 F、H 3
DOR-0020-350U-4SA 7.5 20 0.35 160 95 175 95/55 54 6*15 F、H 3.2
DOR-0025-270U-4SA 11 25 0.27 160 95 175 95/55 54 6*15 F、H 3.8
DOR-0030-230U-4SA B 15 30 0.23 160 150 140 95/55 54 6*15 F、H 4
DOR-0037-180U-4SA 18.5 37 0.18 160 150 140 95/55 54 6*15 F、H 4
DOR-0045-150U-4SA 22 45 0.15 160 150 140 95/55 54 6*15 F、H 4.2
DOR-0060-110U-4SA 30 60 0.11 160 170 140 95/55 76 6*15 F、H 6
DOR-0075-090U-4SA 37 75 0.09 190 155 165 120/64 60 8.5*20 F、H 6.5
DOR-0090-076U-4SA 45 90 0.076 190 170 165 120/64 78 8.5*20 F、H 9.2
DOR-0110-060U-4SA 55 110 0.06 190 170 165 120/64 78 8.5*20 F、H 9.5
DOR-0150-045U-4SA 75 150 0.045 190 180 165 120/64 88 8.5*20 F、H 11
DOR-0180-038U-4SA 90 180 0.038 190 180 165 120/64 88 8.5*20 F、H 12
DOR-0220-030U-4SA C 110 220 0.03 190 170 235 120/64 90 8.5*20 F、H 15.5
DOR-0265-026U-4SA 132 265 0.026 245 170 250 182/100 95 11*18 F、H 19.5
DOR-0330-020U-4SA 160 330 0.02 245 170 250 182/100 95 11*18 F、H 22
DOR-0390-017U-4SA 185-200 400 0.017 245 175 250 182/100 95 11*18 F、H 23
DOR-0450-015U-4SA 220 450 0.015 285 195 265 214/150 105 11*18 F、H 28
DOR-0500-013U-4SA 250 500 0.013 285 205 265 214/150 105 11*18 F、H 31
DOR-0610-011U-4SA 300 610 0.011 285 205 265 214/150 105 11*18 F、H 34
DOR-0650-010U-4SA 315 650 0.01 285 205 290 214/150 105 11*18 F、H 36
DOR-0710-9U50-4SA 355 710 0.0095 285 220 290 214/150 105 11*18 F、H 36
DOR-0760-8U70-4SA 380 760 0.0087 285 220 290 214/150 115 11*18 F、H 37.5
DOR-0910-7U50-4SA 450 910 0.0075 315 260 305 240 132 11*18 F、H 50
DOR-1150-6U00-4SA 550 1150 0.006 315 260 355 240 132 11*18 F、H 53
DOR-1400-5U00-4SA 630 1400 0.005 365 290 370 260 122 15*25 F、H 68
DOR-1600-4U30-4SA 710 1600 0.0043 365 290 370 260 122 15*25 F、H 70

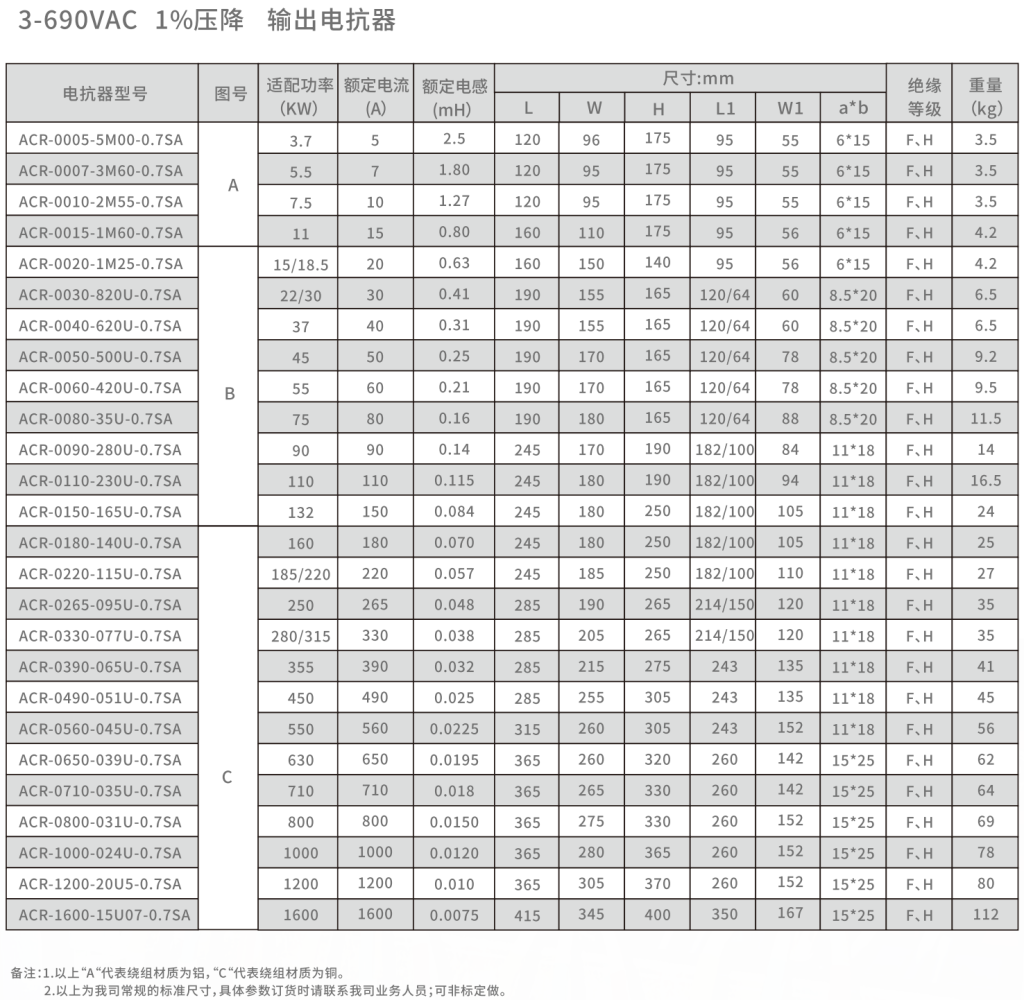

电抗器型号 图号 适配功率（KW） 额定电流(A） 额定电感(mH） 尺寸:mm W H L1 W1 a*b 绝缘
等级		 重量
（kg）
DOR-0005-2M50-7SA A 3.7 5 2.5 120 95 140 90 55 6*15 F、H 3.5
DOR-0007-1M80-7SA 5.5 7 1.8 120 95 140 90 55 6*15 F、H 3.5
DOR-0010-1M27-7SA 7.5 10 1.27 120 95 140 90 55 6*15 F、H 3.5
DOR-0015-800U-7SA 11 15 0.8 160 95 175 95/55 54 6*15 F、H 4.2
DOR-0020-630U-7SA 15/18.5 20 0.63 160 95 140 95/55 54 6*15 F、H 4.2
DOR-0030-410U-7SA B 22/30 30 0.41 160 170 140 95/55 76 8.5*20 F、H 6.5
DOR-0040-311U-7SA 37 40 0.31 190 155 165 120/64 60 8.5*20 F、H 6.5
DOR-0050-250U-7SA 45 50 0.25 190 170 165 120/64 78 8.5*20 F、H 9.2
DOR-0060-210U-7SA 55 60 0.21 190 170 165 120/64 78 8.5*20 F、H 9.5
DOR-0080-155U-7SA 75 80 0.155 190 180 165 120/64 78 8.5*20 F、H 11.5
DOR-0090-140U-7SA 90 90 0.14 190 195 165 120/64 98 11*18 F、H 13
DOR-0110-115U-7SA 110 110 0.115 245 180 190 182/100 84 11*18 F、H 16.5
DOR-0150-084U-7SA 132 150 0.084 245 220 190 182/100 104 11*18 F、H 20
DOR-0180-070U-7SA 160 180 0.07 245 235 190 182/100 114 11*18 F、H 23
DOR-0220-057U-7SA C 185/220 220 0.057 245 185 250 182/100 106 11*18 F、H 26
DOR-0265-048U-7SA 250 265 0.048 245 200 250 182/100 106 11*18 F、H 27
DOR-0330-038U-7SA 280/315 330 0.038 285 205 265 214/150 110 11*18 F、H 35
DOR-0390-032U-7SA 355 390 0.032 285 215 265 214/150 120 11*18 F、H 38
DOR-0490-025U-7SA 450 490 0.025 285 250 305 214/150 120 11*18 F、H 42
DOR-0560-023U-7SA 550 560 0.0225 315 260 315 240 142 11*18 F、H 47
DOR-0650-020U-7SA 630 650 0.0195 315 260 315 240 162 15*25 F、H 56
DOR-0710-018U-7SA 710 710 0.0175 365 280 330 260 142 15*25 F、H 60
DOR-0800-015U-7SA 800 800 0.015 365 285 330 260 142 15*25 F、H 62
DOR-1000-012U-7SA 1000 1000 0.012 365 280 375 260 142 15*25 F、H 72
DOR-1200-010U-7SA 1200 1200 0.01 365 305 375 260 142 15*25 F、H 77
DOR-1600-7U50-7SA 1600 1600 0.0075 430 345 400 350 152 15*25 F、H 112
